Support simple 25kV
Le modèle de base des supports simples pour la caténaire 25kV
En savoir plus
Decapod - Support simple 25kV

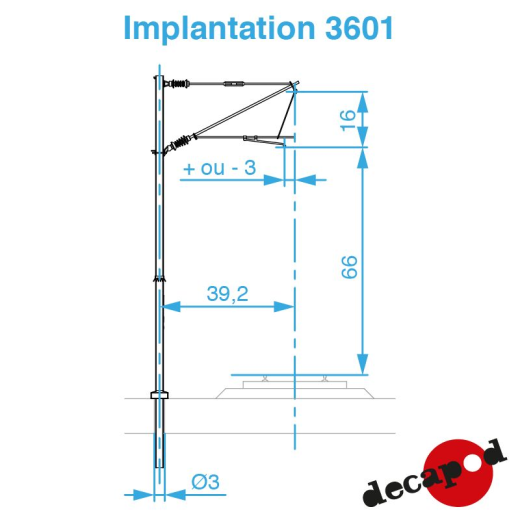

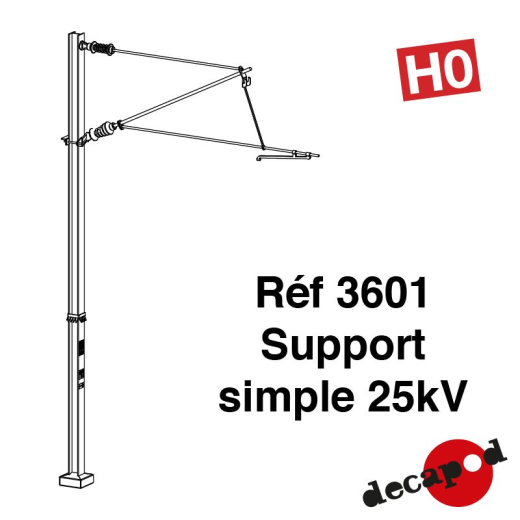

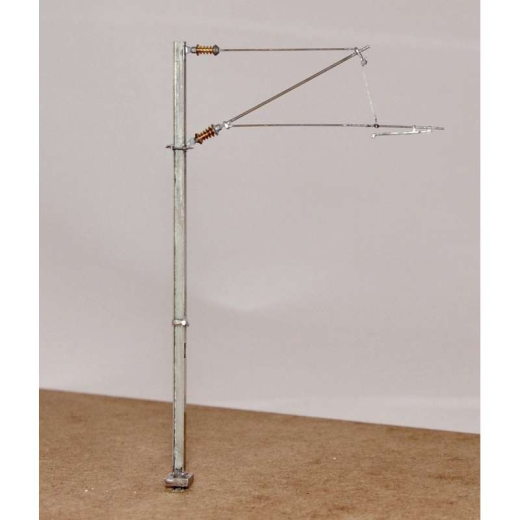

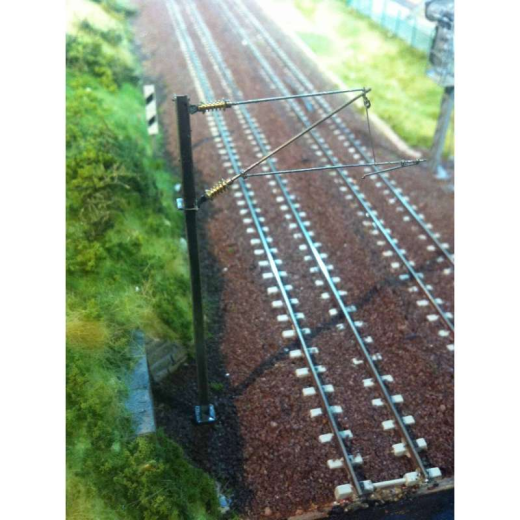

Ce modèle permet de reproduire le support simple pour la caténaire 25kV.

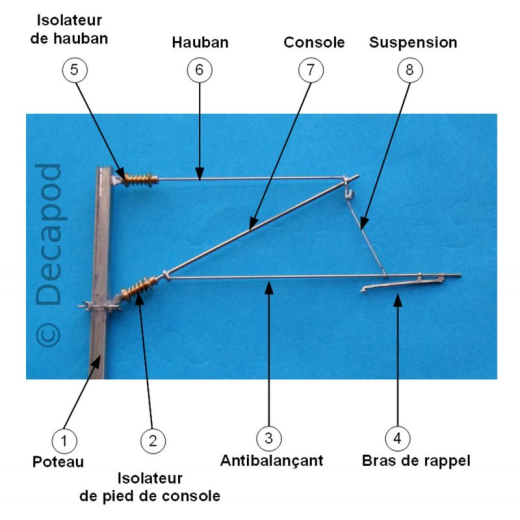

Il se présente sous la forme d'un kit d'éléments à souder : 3 pièces en maillechort photogravé pour former le poteau en H qui s'avère aussi fin que particulièrement résistant, 2 isolateurs en laiton décolleté, toutes les pièces pour réaliser le pied de console, l'attache du hauban, le pendule de suspension du fil porteur, le bras de rappel, les pièces de superdétail du support ainsi que du fil maillechort de 4 et 6/10ème pour réaliser l'armement aussi bien en tension qu'en compression.
Le sachet comprend :
- 1 planche de gravure 3601 A et B en maillechort
- 10mm de fil laiton de 0,3 mm pour figurer les tiges de fixation des pieds de console
- environ 90mm de fil maillechort de 0,4 mm pour le hauban et l'antibalançant
- environ 50mm de fil maillechort de 0,6 mm pour la console
- 2 isolateurs décolleté en laiton

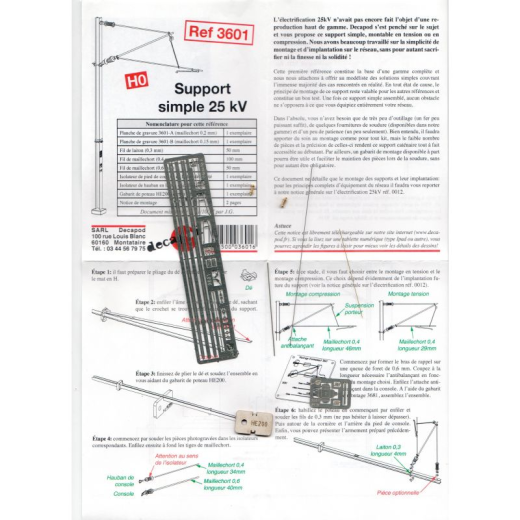

- 1 pièce en carton gravé et découpé au laser servant de gabarit pour former le H du poteau1 notice de montage
Conseil décoration : supports caténaires avec leur armement à peindre en gris antirouille claire ou foncé (DE8718P ou DE8719P en acrylique à l'eau) ; dés de protection au pied des supports en ciment neuf ou ancien (DE8206P en AS, DE8709P en AE) ; isolateurs en marron brillant. Retrouvez ces conseils dans la notice de montage.
