Lot de 3 Autofrog DCC Gaugemaster pour polarisation des cœurs d’aiguilles

L’Autofrog de Gaugemaster, un dispositif de polarisation des cœurs d’aiguilles en DCC.

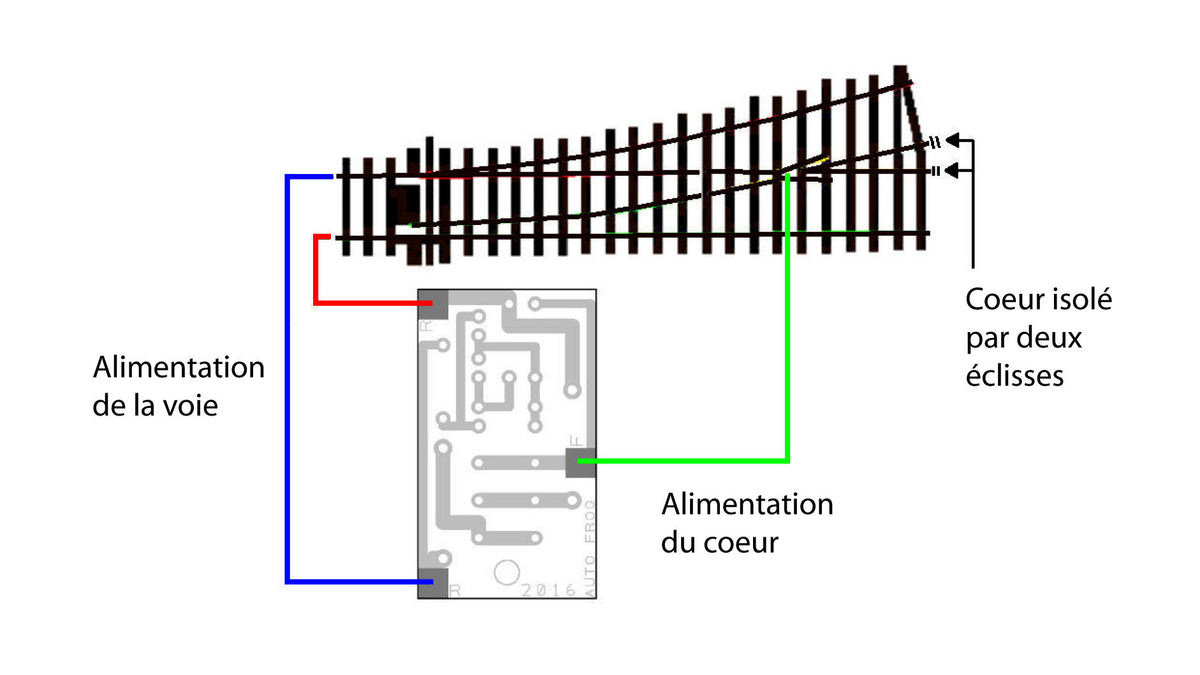

Imaginé par le fabricant britannique Gaugemaster, l’Autofrog est un petit dispositif électronique destiné à inverser automatiquement la polarité de vos cœurs d’aiguilles au passage d’un essieu. Trois câbles suffisent à relier l’Autofrog d’une part aux rails extérieurs de l’aiguille et d’autre part à son cœur. L’appareil va détecter le micro court-circuit généré par le passage d’un essieu et rétablir automatiquement la continuité du circuit. Compatible avec la plupart des aiguilles à cœur conducteur (Peco electrofrog et unifrog, Tillig elite…). Attention ! L’Autofrog n’est absolument pas compatible avec une alimentation analogique.

Points forts :

- Inversion automatique de la polarité du cœur au passage des essieux

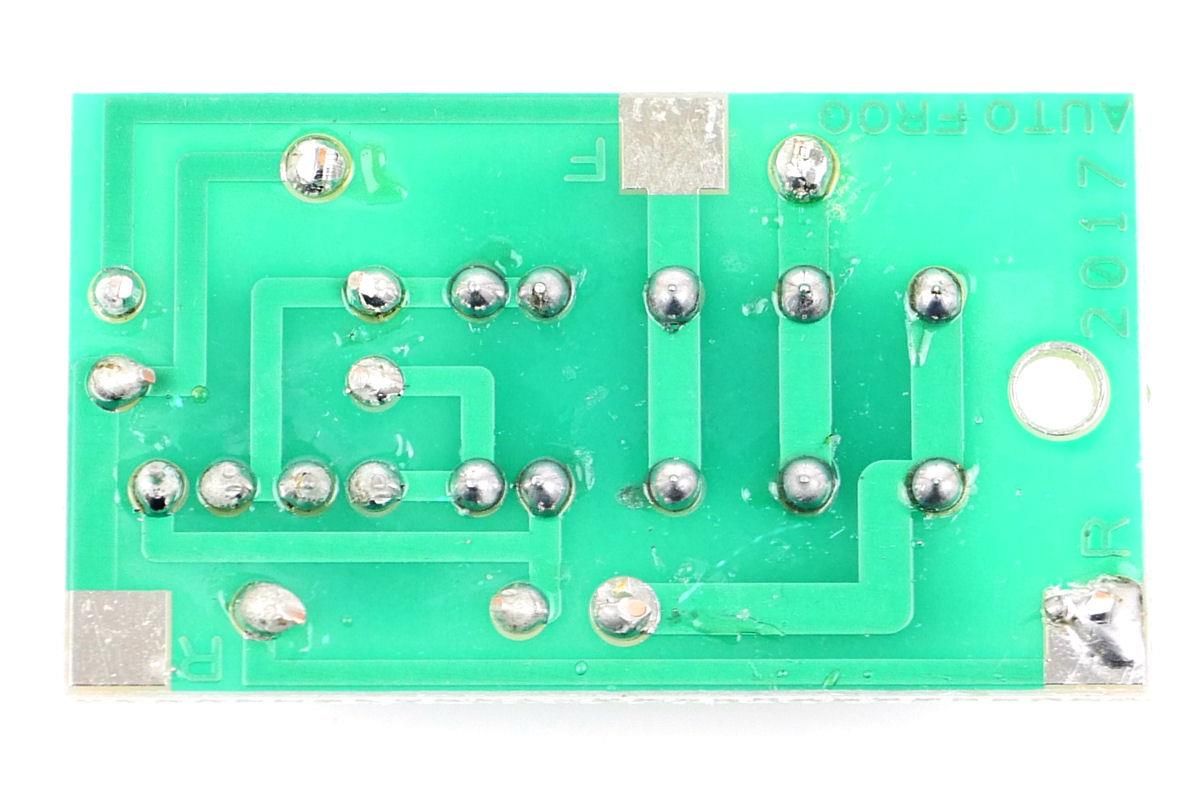

- Câblage simple : 3 points de soudure seulement (2 « R » vers les rails ou le bus, 1 « F » vers le cœur)
- Remplace les micro-interrupteurs des moteurs d’aiguilles pour la commutation du cœur
- Format compact (42 × 24 mm), facile à loger sous le réseau
- Lot de 3 modules, pour équiper plusieurs aiguilles
- Réservé aux réseaux en DCC

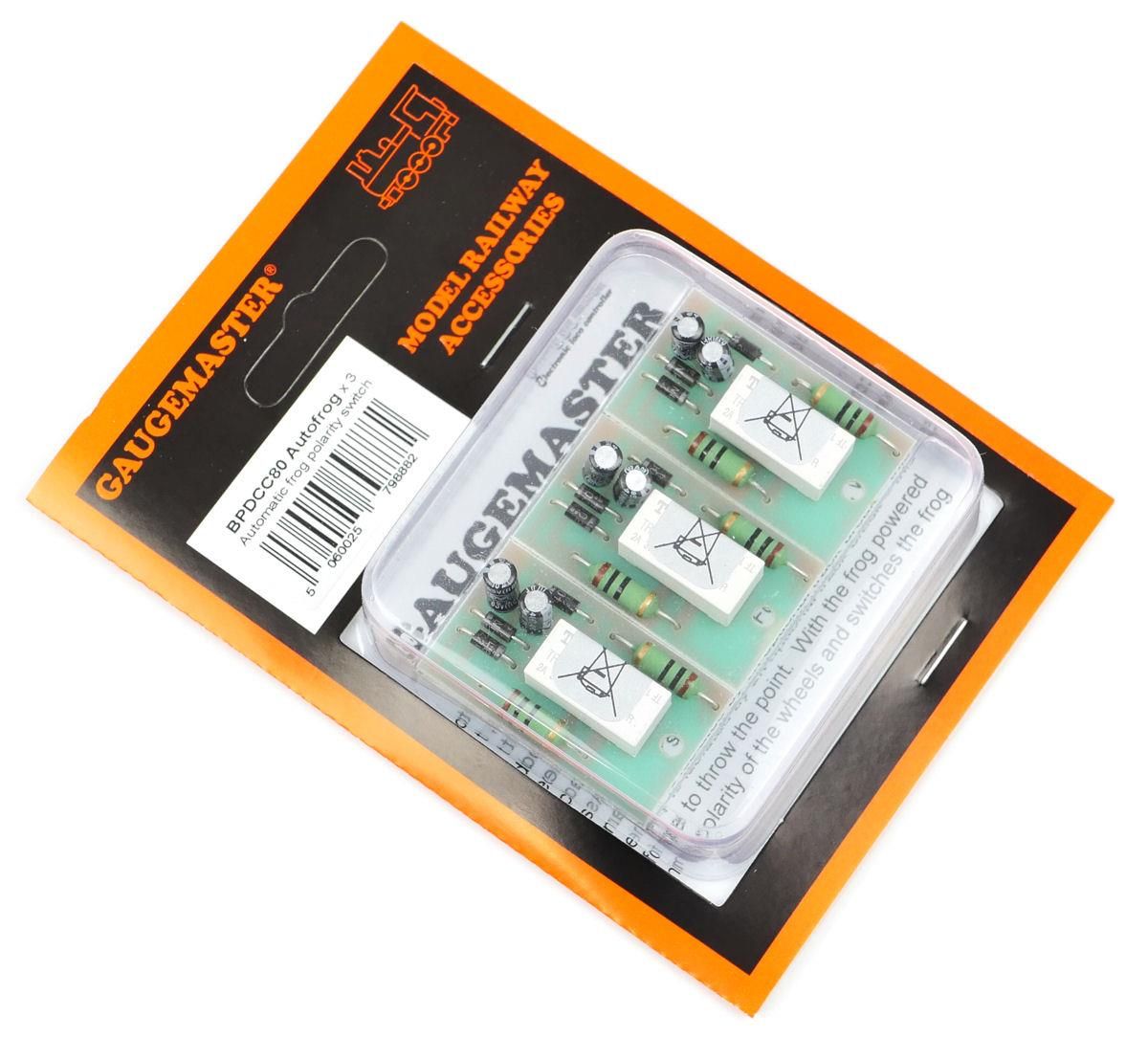

Contenu du coffret

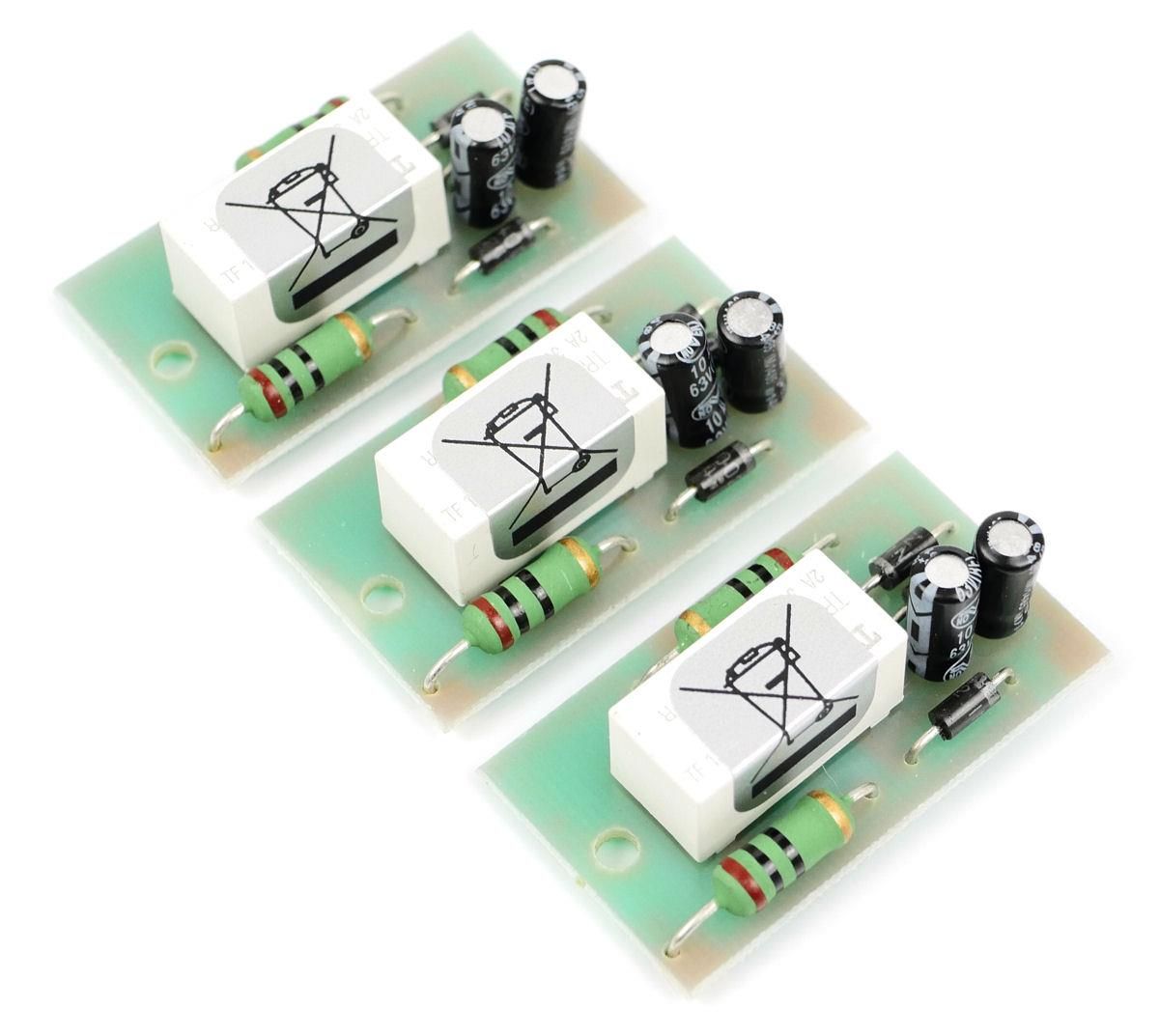

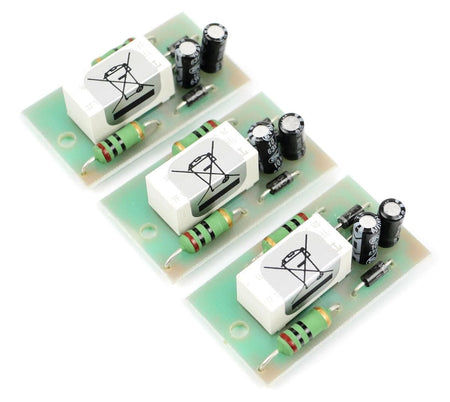

- 3 modules DCC Autofrog DCC80

Caractéristiques techniques
- Référence fabricant : BPDCC80 (lot de 3 × DCC80)
- Marque : Gaugemaster
- Type : commutateur automatique de polarité de cœur d’aiguille
- Alimentation : numérique DCC uniquement (incompatible analogique)
- Tension voie DCC : 12 à 20 V
- Intensité maximale au cœur : 2 A
- Consommation : 20 mA
- Raccordement : 3 points de soudure (R, R, F)
- Dimensions : 42 × 24 × 11 mm
