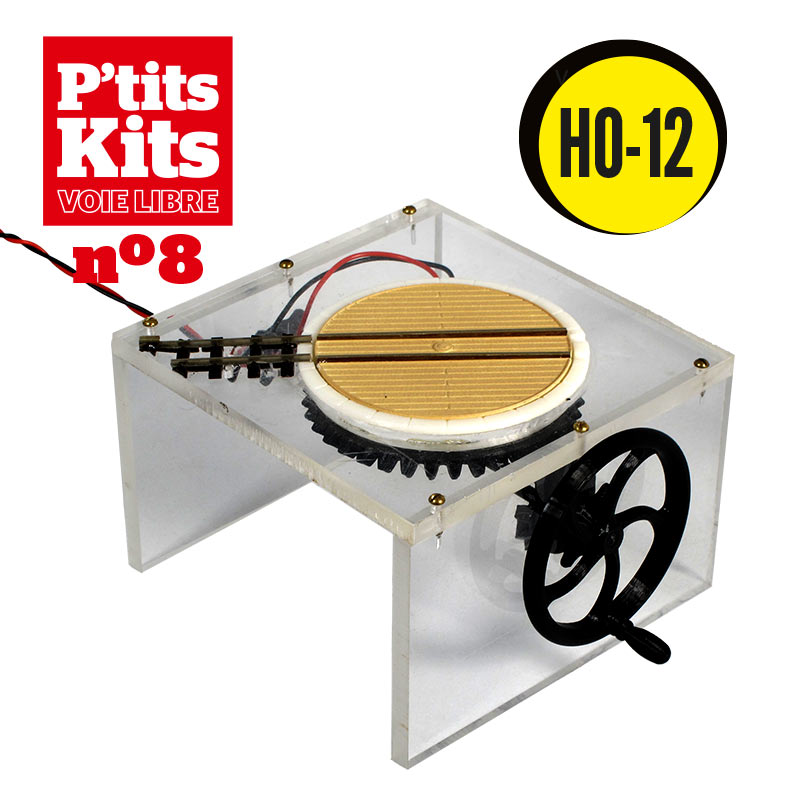

La plaque tournante H0 voie métrique 12 mm - P'tits Kits Voie Libre

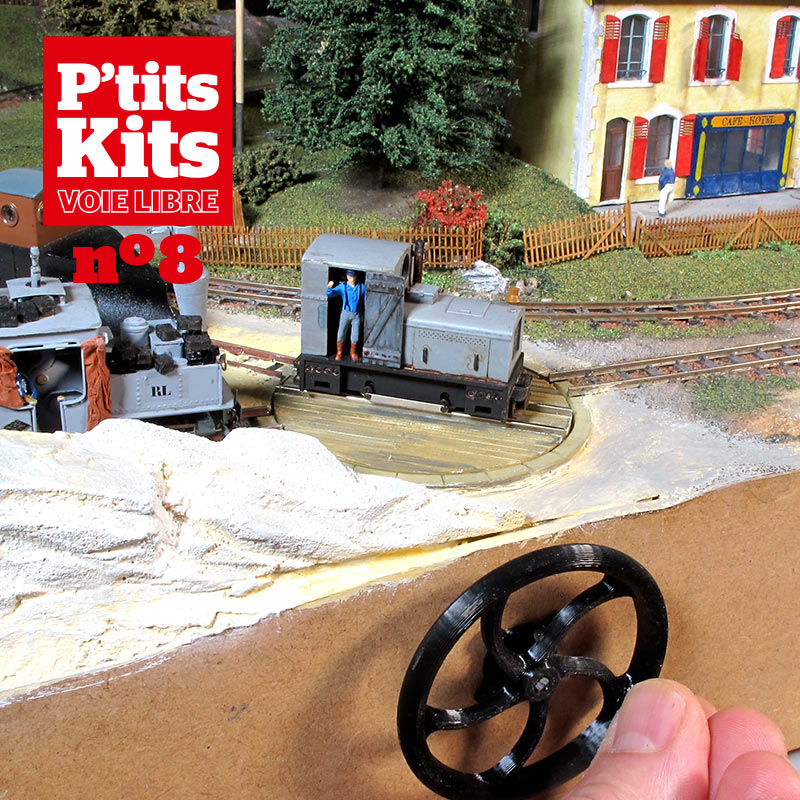

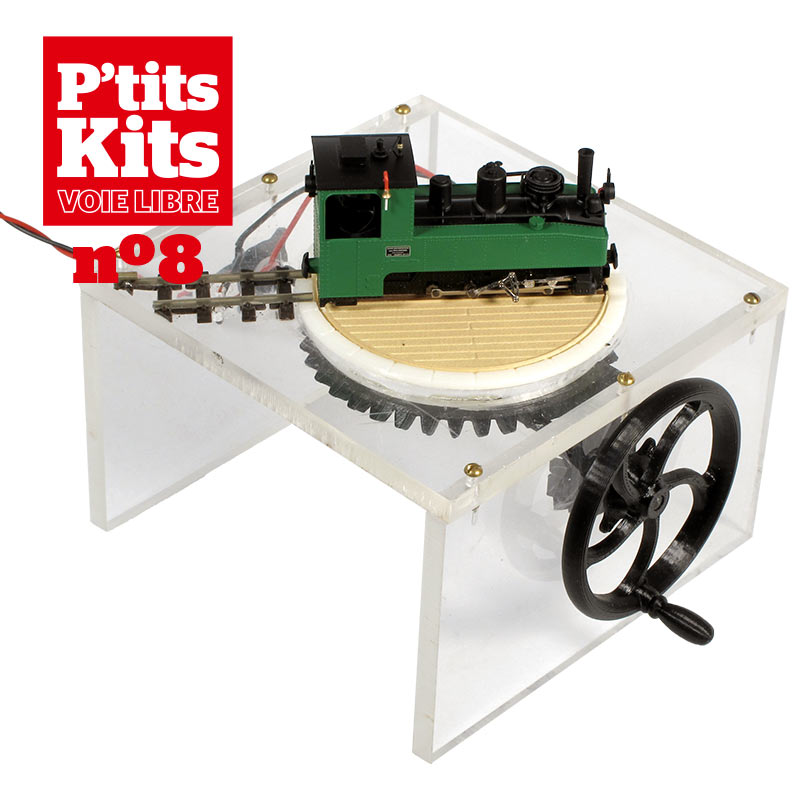

Le kit comprend absolument tout ce qui est nécessaire pour obtenir une plaque tournante alimentée électriquement, donc fonctionnelle. Elle se commande avec un élégant petit volant à placer en façade de votre réseau. Elle permet de virer des engins moteurs d’un empattement maximal de 95 mm pour le Zéro étroit et le H0 voie normale, de 65 mm pour le H0 métrique et étroit et, le N voie normale.

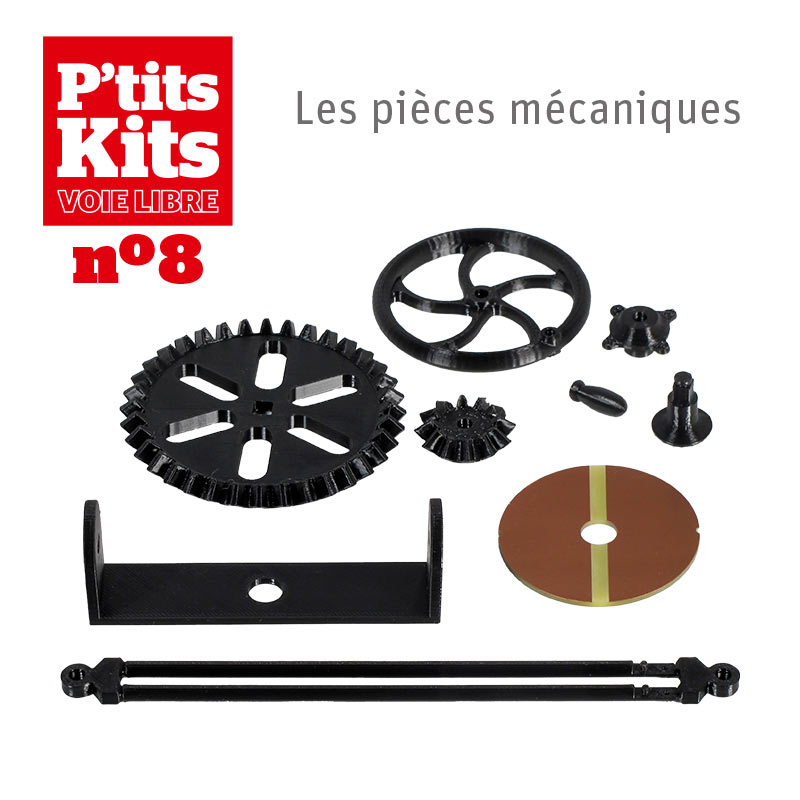

La mécanique se compose de 8 pièces en impression 3D et d'une plaque en époxy cuivrée pour assurer les contacts électriques. La plaque en impression 3D est livrée blanche, à chacun de la décorer à sa convenance avec une peinture acrylique en aérosol ou au pinceau. La fosse est imprimée couleur pierre, une petite patine suffira à l’embellir. Les rails, les lames de prise de courant en bronze phosphoreux et les fils d'alimentation sont fournis dans le kit. L'assemblage se fait à la colle cyanoacrylate (non fournie). Un gabarit permet d'aligner les perçages de la plaque et de l'axe de commande.

Disponible dans 3 échelles et 3 écartements :

Grande fosse de 110 x 12  mm d’encombrement

• - Zéro étroit 16,5 mm
• - H0 voie normale 16,5 mm

Petite fosse de 75 x 12 mm d’encombrement

• - H0 métrique 12 mm
• - H0 étroit 9 mm
• - N voie normale 9 mm

Dimensions des plaques

Diamètre :

• - Grande plaque (écartement de 16,5 mm) : 97 mm
• - Petite plaque (écartement de 12 et 9 mm) : 66 mm

Encombrement maximal du dispositif en hauteur : 44 mm.

La notice de montage (en vidéo) décrit étape par étape l’assemblage de la plaque et de sa mécanique de commande :
