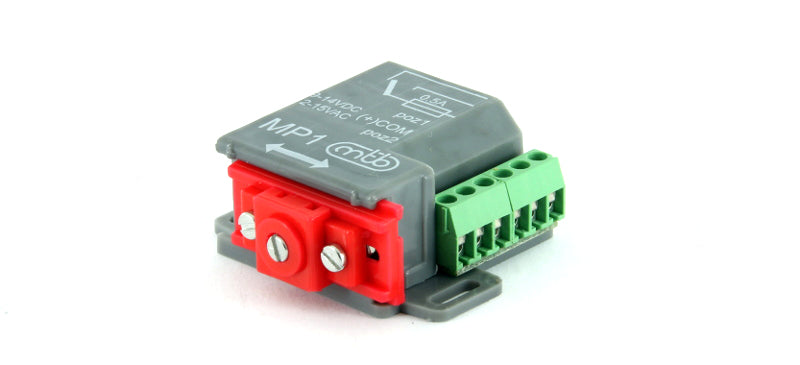

Moteur d'aiguille MP1 28x40 mm

Les moteurs MTB sont des moteurs à mouvement lent, utilisant des moteurs électriques à courant continu pour actionner l'aiguillage en douceur et de manière réaliste. Les moteurs MTB sont d’excellents choix pour les modélistes qui recherchent un moteur fiable, réaliste et abordable. Ils conviennent aussi bien aux réseaux analogiques qu'aux réseaux DCC, tout en offrant des options de retour d'état et un mouvement fluide.

Moteur d'aiguille pour train miniature MP1 de MTB Model

Ce moteur s'utilise pour la commande de mécanismes à deux positions comme les aiguilles ou les signaux mécaniques et les barrières.

La course peut être fixée à 3, 6 ou 9 mm, voir l'illustration. Le mécanisme à came fournit un mouvement qui amène en douceur en position d'arrêt avec maintien en position. La durée de la course est d'un tout petit peu moins d'une seconde sous 12 volts.

Le moteur peut être alimenté avec une tension continue ou alternative, la consommation est d'environ 150 mA pendant le mouvement. Le mécanisme comprend des contacts de fin de course, l'alimentation qui peut être maintenue en permanence est déconnectée automatiquement lorsque la position d'arrêt est atteinte.

Les connexions électriques sont les mêmes qu'avec les anciens moteurs électro-magnétiques à 3 fils et le MP1 peut les remplacer sans modification du câblage. Le MP1 est compatible avec les décodeurs pour accessoires DCC standards.

Le MP1 comprend un contact auxiliaire inverseur 1 A qui est protégé par un fusible réarmable de 0,5 A (par exemple pour l'alimentation du coeur d'aiguille).

Pour en savoir plus, téléchargez la fiche-produit.

Vous pouvez aussi télécharger le mode d'emploi en français.

Les moteurs d’aiguilles MTB : présentation et installation en vidéo sur la chaîne YouTube LR Presse :
