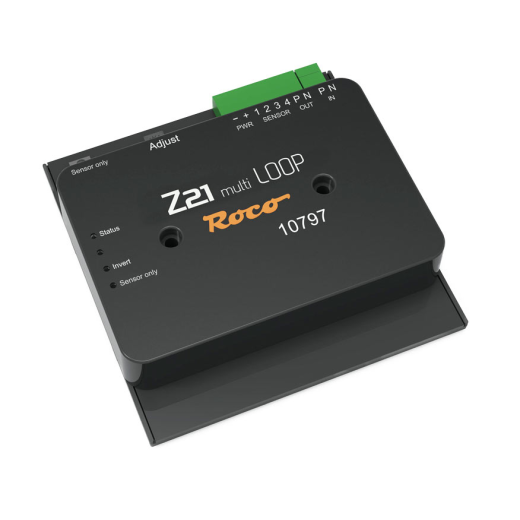

z21 Multi LOOP - Module de boucle de retournement

Roco - z21 Multi LOOP - Module de boucle de retournement

Le module z21 multi LOOP de Roco est la solution idéale pour intégrer en toute sécurité des boucles de retournement, triangles de voie ou plaques tournantes dans votre réseau ferroviaire miniature. Grâce à ses multiples modes de détection et sa compatibilité universelle, il permet de piloter ces configurations techniques sans compromis.

Points forts

- Module de boucle hautement sécurisé : détection de court-circuit, capteurs sans court-circuit ou contacts de voie/reed, mode mixte pour double sécurité.
- Compatible avec tous protocoles numériques (DCC, MM), avec rétro-information RailCom®, et même exploitable en mode analogique.
- Conçu pour toutes les échelles : H0, N, TT… quelle que soit votre configuration, le module s’adapte.
- Installation simplifiée : bornes à vis pour voie d’entrée et boucle, montage à proximité réseau.
- Sert de base fiable pour les réseaux automatisés ou complexes de la gamme z21.

Usage recommandé

Installez le module z21 multi LOOP sur votre boucle de retournement, triangle ou plaque tournante pour un pilotage automatique sans court-circuit. Utilisez le mode capteur pour un fonctionnement sans interruption, ou activez la détection de court-circuit pour un câblage simplifié. Assurez-vous que la section isolée est adaptée à votre matériel (ex. H0 : 4,0-5,5 cm, N : 2,0-3,0 cm).

Contenu du coffret

- 1 module z21 multi LOOP (réf. 10797)
- 1 borne 2 pôles pour l’alimentation ou connexion voie
- 1 borne 8 pôles pour la boucle, les capteurs ou la voie analogique
- Documentation multilingue

Caractéristiques techniques

- Référence fabricant : 10797
- Marque : Roco
- Échelles compatibles : universelle (toutes échelles)
- Compatibilité : DCC, MM, RailCom® et analogique
- Tension d’entrée : 14-24 V (mode digital) / 0-24 V (mode analogique)
- Courant commutable max. : 8 A
- Consommation propre : env. 0,7 W
- Dimensions : 104 mm × 104 mm × 25 mm

Le module z21 multi LOOP en vidéo (en anglais)

Pour aller plus loin :

⇨ Téléchargez les notices d'utilisation en français sur le site z21

⇨ Retrouvez toutes les informations techniques, les manuels, logiciels, l’application z21 et des vidéos de démonstration sur le site officiel z21 de Roco ! (site en anglais uniquement)
