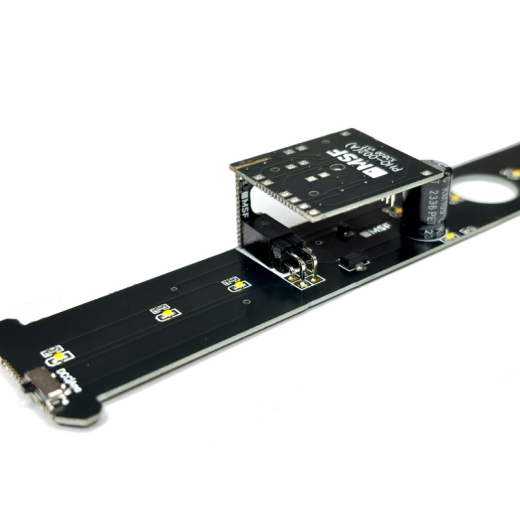

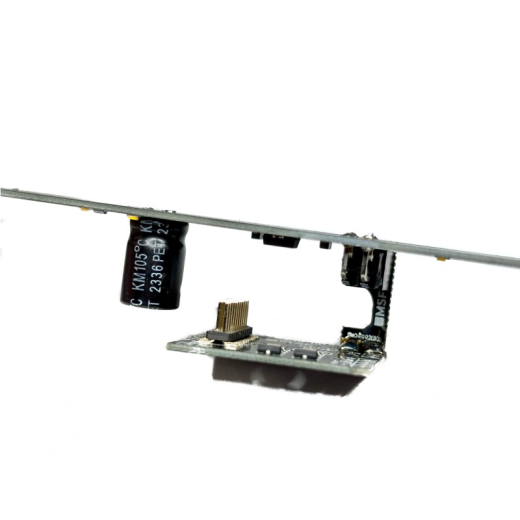

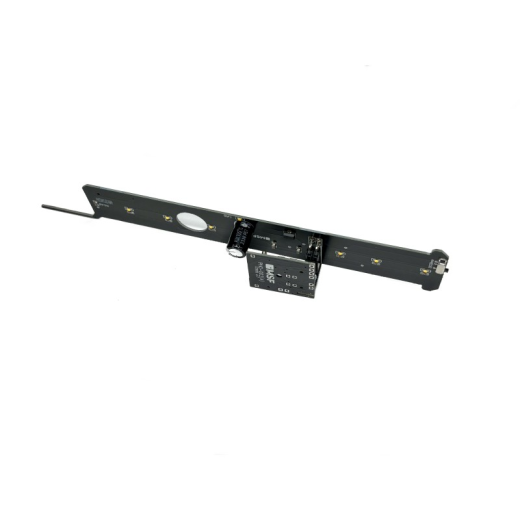

Platine d'Ă©clairage led pour Autorail X 3800 Picasso Jouef

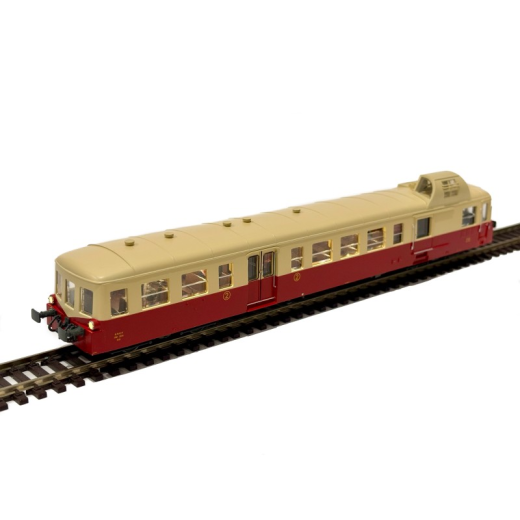

Installez facilement un éclairage intérieur dans votre autorail Picasso X 3800 Jouef !
En savoir plus

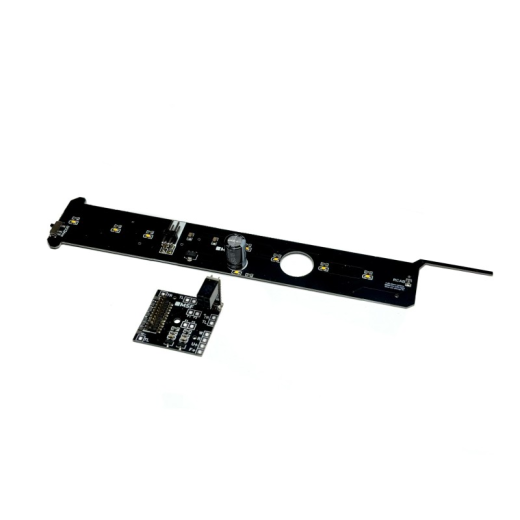

MSF - Platine d'Ă©clairage led pour Autorail X 3800 Picasso Jouef

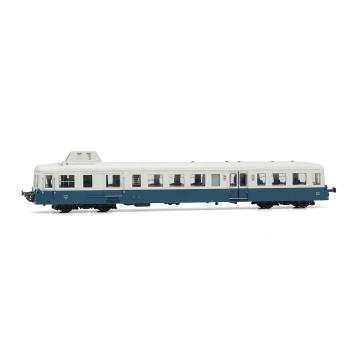

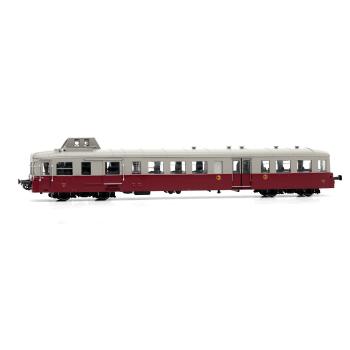

Compatible avec les références allant de HJ2616 à HJ2619
- Ergonomique : s'adapte parfaitement à l'autorail

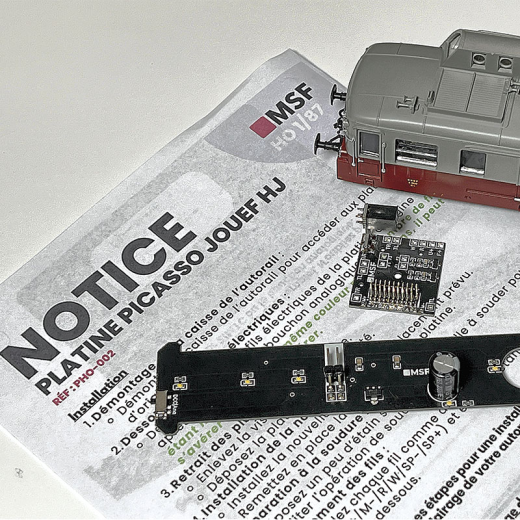

- Une notice claire pour tout comprendre
- L'éclairage intérieur peut se commander en DCC
- Possibilité de brancher un éclairage cabine
Caractéristiques :
- Fonctionnement en analogique et digital
- Pleine intensité à partir de 3V
- Platesformes éclairées
- Condensateur 333uF
- intensité de l'éclairage variable
Attention :
- Il est nécessaire de couper un plot pour assurer le bon déroulement de l'installation de la platine d'éclairage, une étape qui n'était pas mentionnée dans les premières notices.
- Il faut savoir souder sur de très petits plots pour monter la platine.
L'avis LR Presse

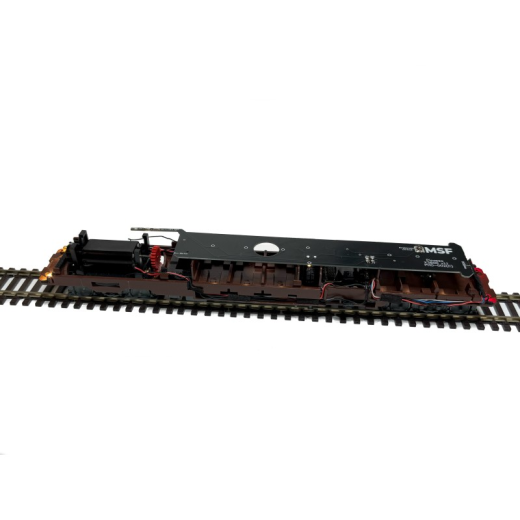

MSF développe une belle gamme de réglettes d’éclairage pour matériel roulant, en plus d’accessoires de décor et de très beaux wagons (voir présentation des porte-coïls dans Loco-Revue n°932). Une très sérieuse platine électronique est conçue pour l’autorail Picasso Jouef Loisirs, qui permet de dissocier la commande des feux, et surtout d’éclairer (par LED) l’aménagement intérieur et éventuellement le poste de conduite. Une fiche MTC21 facilite le montage du décodeur. La notice est particulièrement claire, mais il faudra tout de même maîtriser le délicat soudage de fils sur les seize minuscules pastilles… YB

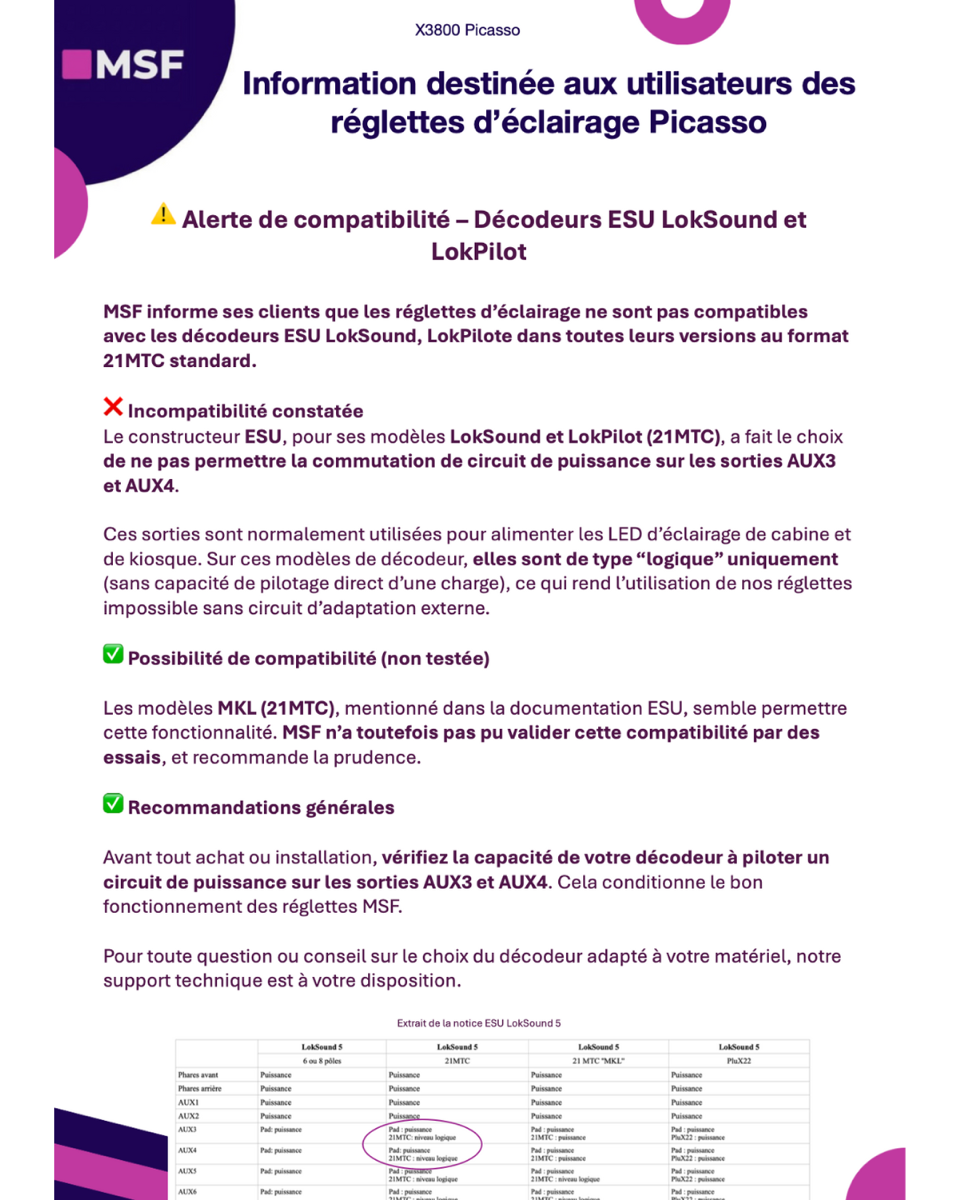

Important – Sorties AUX3 et AUX4 :
Sur certains modèles de décodeurs LokSound 5, tels que le référence 58449 “MKL”, les sorties AUX3 et AUX4 peuvent être configurées selon deux modes :
Mode logique : sortie à niveau de signal uniquement, nécessitant un circuit d’amplification pour alimenter une charge (comme une LED).
Mode amplifié : capable de fournir directement du courant à une charge.
đź’ˇ Attention : si votre décodeur est configuré en mode logique, une LED branchée directement sur AUX3 ou AUX4 sans circuit d’amplification risque de ne pas s’allumer correctement, voire de provoquer une surcharge.
Nous vous recommandons de vérifier le mode de fonctionnement de votre décodeur via la documentation technique du modèle concerné ou à l’aide du LokProgrammer ESU.
